Dónde se coloca la jabalina de puesta a tierra

Introducción

Conexión de la varilla al cableado eléctrico

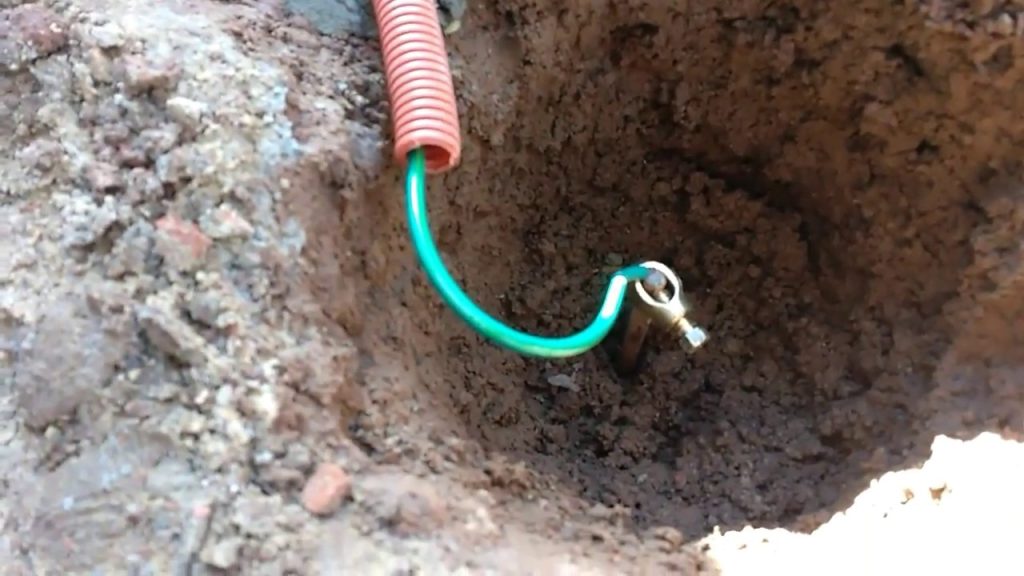

Para realizar una conexión a la varilla de conducción, cada conector en el lote ha de estar conectado a la terminal de Javelin . El procedimiento de conexión radica en conectar el cable (desvisto en el radical) que atraviesa la red eléctrica local, que tiende a ser verde, al bloque de plataformas del Javelin.

Tras conectar la lanza a la instalación eléctrica, se instala un tubo de PVC que servirá de soporte para la colocación de la caja de inspección de la lanza, sabiendo que en la parte de arriba de la tubería hay un pequeño tiro. desarrollado para lograr eliminar el cable sin ser estrangulado por la caja de inspección de la lanza. Efectuada esta operación, hay que completar con material la perforación para nivelar el grupo con el suelo y efectuar la colocación de la caja de inspección de lanza.

Relevancia de la puesta a tierra de la vivienda

En el apartado previo charlamos algo de la relevancia de disponer adecuadamente la puesta a tierra de la vivienda y otras instalaciones.

El punto primordial es que asisten a desvanecer las corrientes de fuga ocasionadas por cables dañados en conductos eléctricos, cables pelados en un electrodoméstico, etcétera.

Principios básicos de puesta a tierra

Hay seis principios básicos de puesta a tierra: ✅ Efecto del suelo, ✅ Diámetro de lanza, ✅ Forma del electrodo, ✅ Hondura de enterramiento, ✅ Humedad y ✅ Temperatura del suelo.

1. Efecto suelo

   – R1 > R2 > R3 … R6 > R7 – A d= 2,5 a 3 m del centro RT ˜ 0 – 90% de RT Tierra es entre 1,5 y 3 m del electrodo.

   La mayor resistencia se genera en las distancias mucho más cortas al electrodo (jabalina); mediante una sección de paso de corriente mucho más pequeña y reduce conforme nos distanciamos. A una distancia de 2,5 m, el efecto de la resistencia se considera 0. Por esta razón, al poner lanzas paralelamente, se aconseja ponerlas a 4 metros de distancia.

2. diámetro ø lanza

   resistencia variación en F (ø). Las pruebas efectuadas en los suscriptores en los USA detallan que el cambio en la resistencia que va de ø 1/2 pulgada a ø 3/4 pulgada reduce en no mucho más del diez%, en igualdad de condiciones. Consecuentemente, sobre ø 3/4”, el ingrediente se encarece y hace difícil la conducción, sin que ello tenga un efecto positivo.

3. Forma del electrodo

   Tipo electrodo placa y lanza Peculiaridades: Placa de cobre de 2 mm de espesor y varilla de ø 1/2”. Se ha comprobado que la manera de lanza es ideal como electrodo de puesta a tierra, en tanto que en frente de una placa de cobre (en concreto = 2m) se precisa una área de 1,66m2 en frente de los 0,12m2 de la lanza a (en un lote de resistencia concreta) para llegar a 15Ω.m) a RT = 5ohm.

4. Hondura de sepultado

   La máxima disminución de la resistencia está entre 1,5 y 3 m. De la curva de p = diez,m se puede observar que en suelos mucho más resistentes la mayor disminución de la resistencia se consigue hasta los 3m de paseo, entonces el efecto es bastante menor. Consecuentemente, carece de sentido poner una lanza a mucho más de 3 m de hondura, y sí, colócala paralelamente si precisas bajar el RT.

   Se consigue una caída de RT pequeñísima tras 5 m, con diez Ω.ma 20 Ω.m (lo más habitual).

   RT = resistencia de tierra

5. humedad del suelo

   Debe aspirarse a una humedad persistente del 30 al 35 %. Los valores mucho más altos tienen poquísimo efecto, pero bajo el 20%, la resistencia del suelo incrementa sensiblemente. No es rigurosamente preciso lograr las napas freáticas en el momento en que estas son muy profundas, pero sí es requisito sostener los valores nombrados, en especial en periodos de sequía en el momento en que la actividad eléctrica atmosférica (rayos) es mayor

6. Temperatura del suelo

   La predominación de la temperatura es mínima a valores superiores a 0°C. No obstante, bajo 2 a 3 °C en negativo, la resistividad a 50 y cien (m) incrementa sensiblemente.

¿Dónde se pone la lanza?

La lanza es una varilla de acero cubierta de cobre que sirve como electrodo que se introduce en la tierra del recinto para bajar a tierra.

en todas y cada una de las cañerías de la vivienda. Prácticamente todos los aparatos eléctricos como ventiladores, lámparas o apliques tienen un cable verde y amarillo. Conecta este cable a la tierra que ubiques.
